Climatiseur Monosplit Réversible Inverter (Sur châssis, avec sondes de température et hygrométrie) Ref. A-075809

  • 1 Garantie  an  Garantie 1 an

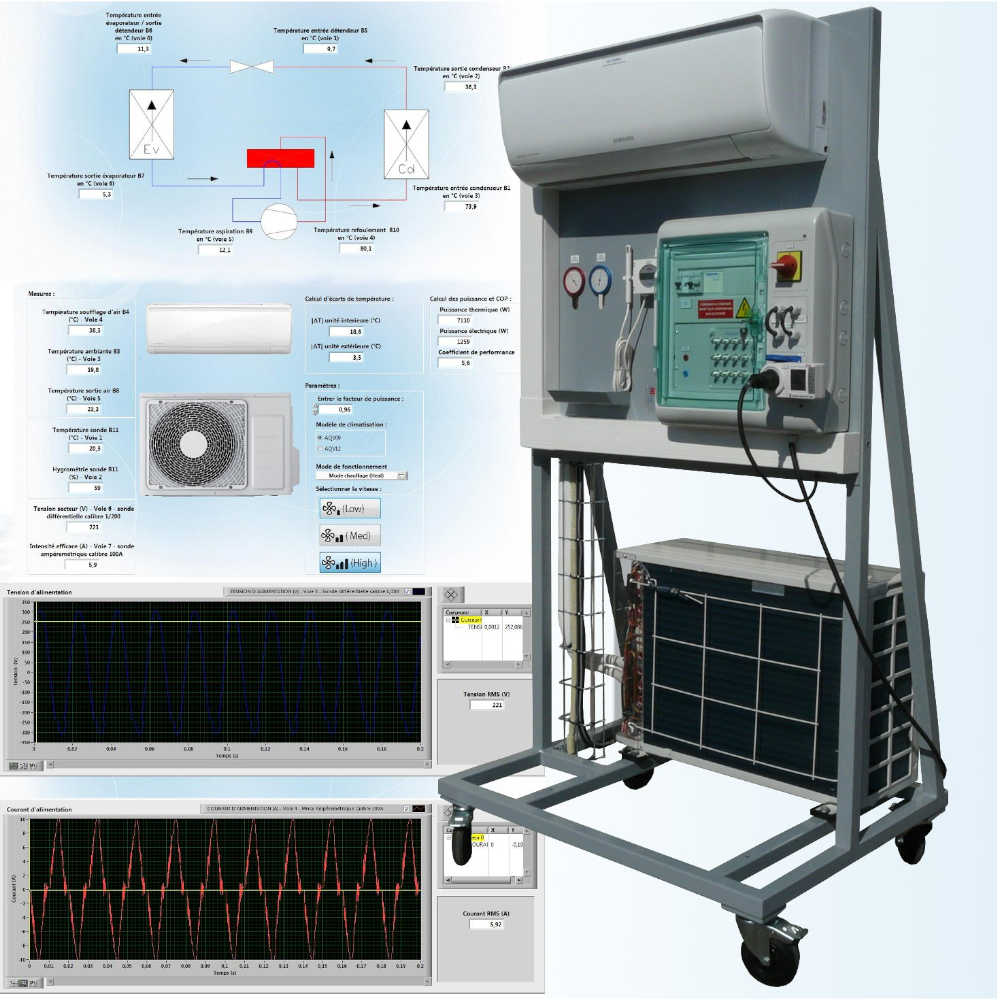

Cette maquette didactique permet d’appréhender et d’étudier une solution de climatisation réversible inverter haute performance connectée (marque Daikin 2Kw) dans le cadre d’une application dédiée aux logements. La climatisation réversible est devenue un produit commun à la fois pour améliorer le confort d’été, mais aussi pour chauffer les volumes l’hiver. Cette solution intègre de nombreuses innovations technologiques afin de réduire les consommations électriques, réduire les niveaux sonores, filtrer au mieux l’air ambiant et augmenter les plages d’utilisation

Descriptif technique

  • 1 châssis mécano-soudé sur roulettes supportant l’équipement
  • 1 unité extérieure (Compresseur, Condenseur, Détendeur)
  • 1 unité intérieure (Evaporateur) avec télécommande
  • Des Manomètres HP et BP
  • 1 compteur électrique mesurant la quantité d’électricité dépensée en fonctionnement par la climatisation réversible des points de mesures de tension et intensité d’alimentation des unités extérieure et intérieure
  • 1 ensemble de sondes de températures (10 sondes, sans afficheur) et hygrométrie (1 sonde avec afficheur et sortie 0-10V)
  • Les sondes de température sont placées aux endroits suivants: Aspiration BP, Refoulement HP, Entrée évaporateur, Sortie évaporateur, Entrée condenseur, Sortie condenseur / Entrée détendeur, Sortie détendeur, Température ambiante, Soufflage air unité extérieure, Soufflage air unité intérieure.
  • La sonde d’hygrométrie est déplaçable et peut donc être placée à l’un des trois endroits suivants: Température ambiante, Soufflage air unité extérieure, Soufflage air unité intérieure.

Objectifs pédagogiques

  • Découverte de l’équipement et des documents relatifs à l’installation
  • Analyser le fonctionnement du climatiseur
  • Réaliser des mesures, analyser les paramètres de fonctionnement thermiques, électriques et acoustiques
  • Etudier les systèmes thermodynamiques (Mesures de données, Tracé du diagramme enthalpique…)
  • Etudier la variation de vitesse sur le compresseur (Inverter)
  • Etudier le comportement énergétique du système: bilan, calcul du rendement
  • Superviser à distance l’installation
